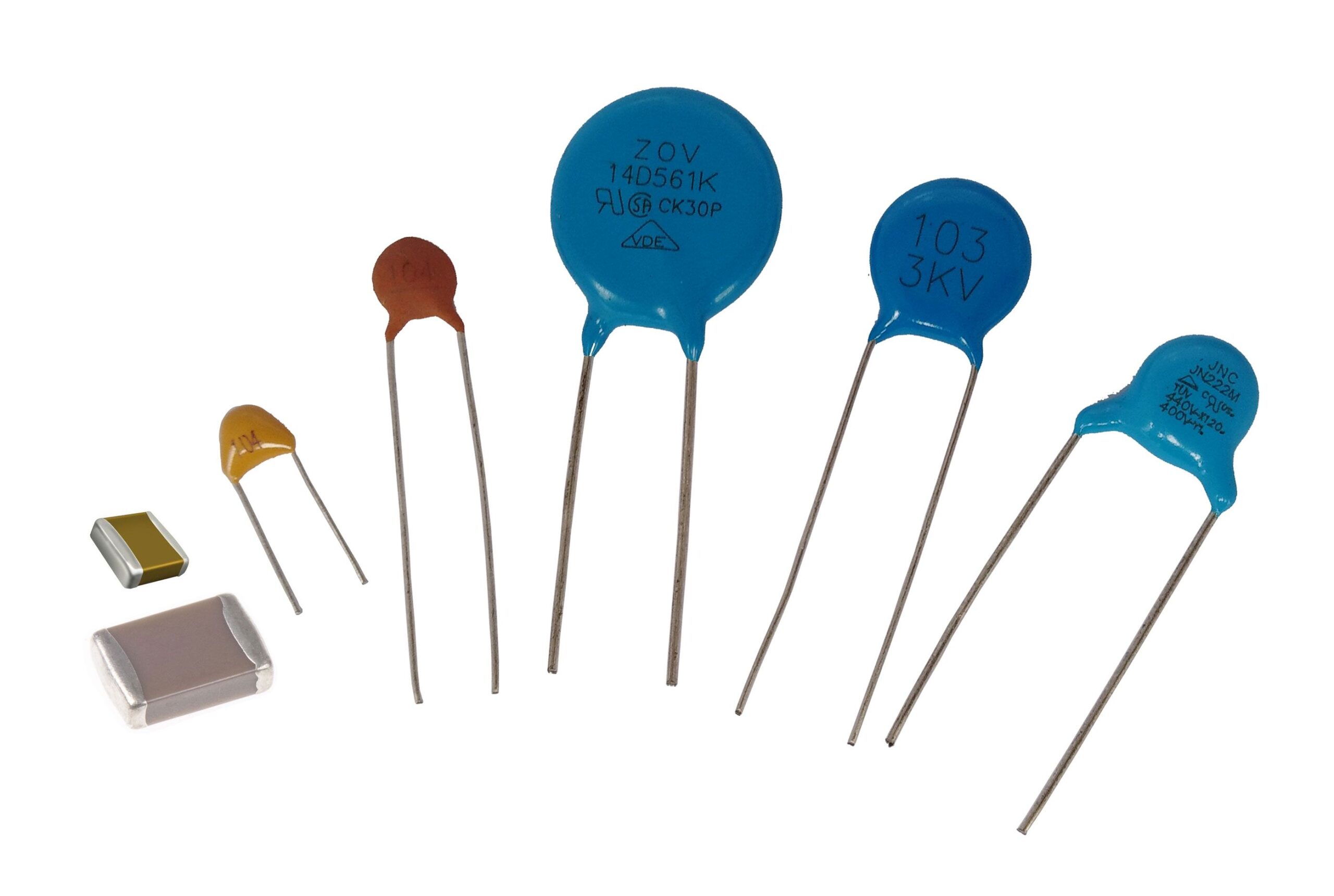

Керамические конденсаторы – это одни из самых распространенных и востребованных компонентов в современной электронике. Благодаря своим компактным размерам, надежности и широкому диапазону рабочих характеристик, они находят применение в самых разных устройствах – от простых бытовых приборов до сложной промышленной аппаратуры. Среди всего многообразия керамических конденсаторов особое место занимает керамический конденсатор 100. В этой статье мы подробно рассмотрим, что представляет собой этот компонент, каковы его основные характеристики, где он применяется и как правильно его выбрать.
Что такое керамический конденсатор и как он работает?
Конденсатор – это электронный компонент, предназначенный для накопления электрической энергии. Он состоит из двух проводящих обкладок, разделенных диэлектриком. Когда к обкладкам конденсатора прикладывается напряжение, на них накапливаются электрические заряды противоположного знака. Количество энергии, которое может накопить конденсатор, зависит от его емкости, измеряемой в фарадах (Ф).
Керамический диэлектрик: основа надежности
В керамических конденсаторах в качестве диэлектрика используется керамический материал. Керамика обладает высокой диэлектрической проницаемостью, что позволяет создавать конденсаторы с большой емкостью при небольших размерах. Кроме того, керамика устойчива к воздействию высоких температур и влажности, что обеспечивает надежную работу конденсатора в различных условиях.
Принцип работы конденсатора
Когда к обкладкам конденсатора прикладывается напряжение, электрическое поле, возникающее между обкладками, поляризует диэлектрик. Это означает, что молекулы диэлектрика выстраиваются таким образом, чтобы компенсировать электрическое поле. В результате на обкладках конденсатора накапливаются электрические заряды, и конденсатор заряжается. Когда напряжение снимается, конденсатор разряжается, отдавая накопленную энергию.
Основные характеристики керамического конденсатора 100 пФ
Керамический конденсатор 100 пФ – это конденсатор с номинальной емкостью 100 пикофарад (пФ). Пикофарад – это очень маленькая величина, равная 10-12 фарада. Керамические конденсаторы 100 пФ обычно используются в высокочастотных цепях, где требуется небольшая емкость и высокая стабильность.
Емкость и допуск
Номинальная емкость керамического конденсатора 100 пФ составляет 100 пФ. Однако, реальная емкость конденсатора может отличаться от номинальной из-за производственных допусков. Обычно допуск на емкость составляет ±5% или ±10%. Это означает, что реальная емкость конденсатора может находиться в пределах от 95 пФ до 105 пФ (при допуске ±5%) или от 90 пФ до 110 пФ (при допуске ±10%).
Рабочее напряжение
Рабочее напряжение – это максимальное напряжение, которое можно безопасно приложить к конденсатору. Превышение рабочего напряжения может привести к пробою диэлектрика и выходу конденсатора из строя. Для керамических конденсаторов 100 пФ рабочее напряжение обычно составляет от 50 В до нескольких киловольт, в зависимости от типа и размеров конденсатора.
Температурный коэффициент емкости (ТКЕ)
Температурный коэффициент емкости (ТКЕ) характеризует изменение емкости конденсатора при изменении температуры. Для керамических конденсаторов ТКЕ может быть положительным, отрицательным или нулевым. Конденсаторы с нулевым ТКЕ (NP0 или COG) обладают высокой стабильностью емкости в широком диапазоне температур и используются в прецизионных схемах.
Тип диэлектрика
Тип диэлектрика определяет основные характеристики керамического конденсатора, такие как емкость, рабочее напряжение, ТКЕ и потери. Наиболее распространенные типы диэлектриков для керамических конденсаторов – это NP0/COG, X7R и Y5V. Конденсаторы с диэлектриком NP0/COG обладают высокой стабильностью и низкими потерями, конденсаторы с диэлектриком X7R имеют умеренную стабильность и потери, а конденсаторы с диэлектриком Y5V характеризуются высокой емкостью при небольших размерах, но имеют низкую стабильность и высокие потери.
Области применения керамического конденсатора 100 пФ
Керамические конденсаторы 100 пФ широко используются в различных областях электроники, благодаря своим компактным размерам, надежности и высокой стабильности.
Высокочастотные цепи
Керамические конденсаторы 100 пФ часто используются в высокочастотных цепях, таких как фильтры, генераторы и усилители. Они обеспечивают стабильную емкость при высоких частотах и низкие потери, что позволяет создавать высокопроизводительные устройства.
Блокировочные и развязывающие конденсаторы
Керамические конденсаторы 100 пФ могут использоваться в качестве блокировочных и развязывающих конденсаторов для подавления шумов и помех в цепях питания и сигнальных линиях. Они устанавливаются между шиной питания и землей или между сигнальной линией и землей, чтобы отфильтровать высокочастотные помехи.
Настройка частоты колебательного контура
В колебательных контурах, используемых в радиопередатчиках и приемниках, керамические конденсаторы 100 пФ могут применяться для точной настройки частоты. Изменяя емкость конденсатора, можно регулировать частоту колебаний контура.
Датчики и измерительное оборудование
В датчиках и измерительном оборудовании, где требуется высокая точность и стабильность, керамические конденсаторы 100 пФ используются для обеспечения надежной работы схемы и минимизации погрешностей измерений.
Как правильно выбрать керамический конденсатор 100 пФ
При выборе керамического конденсатора 100 пФ необходимо учитывать несколько важных параметров, чтобы обеспечить оптимальную работу устройства.
Тип диэлектрика
Выберите тип диэлектрика в зависимости от требований к стабильности и потерям. Для прецизионных схем рекомендуется использовать конденсаторы с диэлектриком NP0/COG, для менее критичных приложений можно использовать конденсаторы с диэлектриком X7R или Y5V.
Рабочее напряжение
Убедитесь, что рабочее напряжение конденсатора соответствует максимальному напряжению в цепи. Рекомендуется выбирать конденсатор с запасом по напряжению, чтобы избежать пробоя диэлектрика.
Допуск емкости
Выберите допуск емкости в зависимости от требований к точности. Для приложений, где требуется высокая точность, рекомендуется использовать конденсаторы с допуском ±1% или ±2%.
Размер и тип корпуса
Выберите размер и тип корпуса конденсатора в соответствии с требованиями к монтажу и габаритам устройства. Наиболее распространенные типы корпусов – это SMD (для поверхностного монтажа) и выводные (для сквозного монтажа).
Таблица: сравнение типов керамических конденсаторов
| Тип диэлектрика | Емкость | Рабочее напряжение | ТКЕ | Применение |
|---|---|---|---|---|
| NP0/COG | Низкая | Высокое | Очень низкий | Высокочастотные цепи, прецизионные схемы |
| X7R | Средняя | Среднее | Средний | Блокировочные и развязывающие конденсаторы |
| Y5V | Высокая | Низкое | Высокий | Некритичные приложения, где важны малые габариты |
Заключение
Керамический конденсатор 100 пФ – это важный и востребованный компонент в современной электронике. Благодаря своим компактным размерам, надежности и широкому диапазону рабочих характеристик, он находит применение в самых разных устройствах. При выборе керамического конденсатора 100 пФ необходимо учитывать тип диэлектрика, рабочее напряжение, допуск емкости, размер и тип корпуса, чтобы обеспечить оптимальную работу устройства. Надеемся, что эта статья помогла вам лучше понять, что такое керамический конденсатор 100 пФ, каковы его основные характеристики и где он применяется.
